DC motor s višepolnim feritnim rotorom s trajnim magnetom

DC motor s višepolnim feritnim rotorom s trajnim magnetom

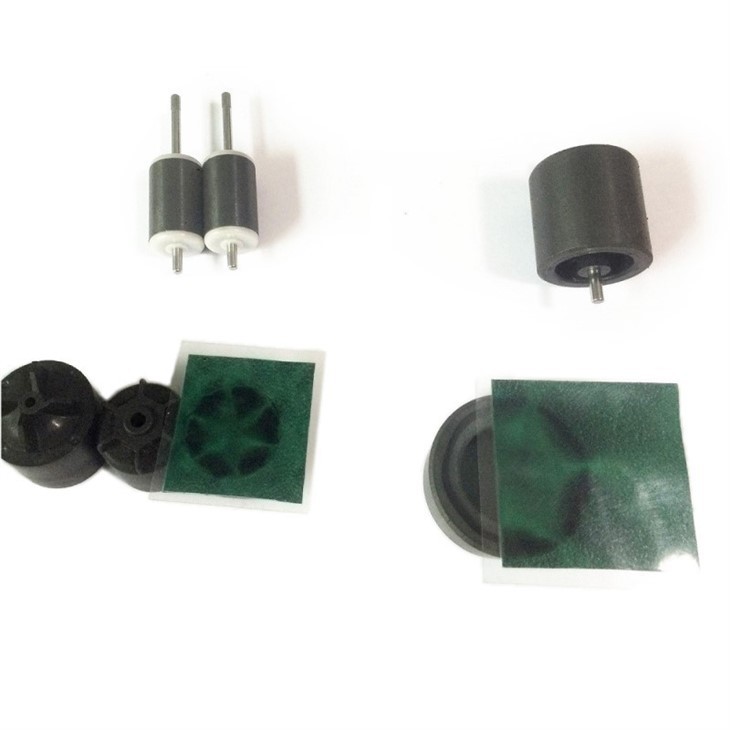

Višepolni feritni rotor s permanentnim magnetom ključna je komponenta koja se koristi u motorima s istosmjernom strujom (DC), dizajniran za učinkovito i pouzdano rotacijsko gibanje. Ovaj tip rotora uključuje trajne magnete izrađene od feritnog materijala raspoređene u višepolnu konfiguraciju.

DC motor: DC motor je elektromehanički uređaj koji pretvara električnu energiju u mehaničku kroz interakciju magnetskih polja. Djeluje na principu da kada se vodič kroz koji teče struja stavi u magnetsko polje, sila djeluje na vodič, uzrokujući njegovo pomicanje.

Rotor s permanentnim magnetom: Rotor je rotirajući dio motora. U istosmjernom motoru rotor se obično sastoji od magneta koji stvaraju magnetsko polje. Interakcija između magnetskog polja rotora i statora (stacionarnog dijela motora) stvara potrebni moment za okretanje rotora.

Feritni trajni magneti: Feritni magneti, također poznati kao keramički magneti, vrsta su trajnog magneta napravljenog od kombinacije željeznog oksida (Fe2O3) i stroncijevog karbonata (SrCO3) ili barijevog karbonata (BaCO3). Ovi magneti su poznati po svojoj niskoj cijeni, dobroj temperaturnoj stabilnosti i otpornosti na koroziju. Međutim, imaju manju magnetsku snagu u usporedbi s neodimijskim magnetima.

Višepolna konfiguracija: Izraz "višepolni" odnosi se na raspored višestrukih magnetskih polova na površini rotora. U istosmjernom motoru višestruki magnetski polovi omogućuju glatku i učinkovitiju rotaciju. Polovi mogu biti sjeverni (N) ili južni (S) polovi, a raspored tih polova određuje ukupni uzorak magnetskog polja.

Prednosti:

1. Učinkovitost: Višepolni rotori pružaju uravnoteženo i raspodijeljeno magnetsko polje, što dovodi do glatke rotacije i smanjenog zupčanja (trzaj).

2. Stabilnost: Feritni magneti relativno su stabilni u širokom rasponu temperatura, što ih čini prikladnima za različita radna okruženja.

3. Isplativost: Feritni magneti su pristupačniji od nekih drugih vrsta magneta, što može pomoći u smanjenju ukupne cijene motora.

4. Pouzdanost: Trajni magneti ne zahtijevaju poseban izvor napajanja za održavanje svog magnetskog polja, što doprinosi pouzdanosti motora.

Međutim, postoje i neka ograničenja koja treba uzeti u obzir:

1.Manja magnetska čvrstoća: Feritni magneti općenito imaju nižu magnetsku snagu u usporedbi s neodimijskim ili samarij kobaltnim magnetima, što može utjecati na performanse motora u primjenama s velikim momentom.

2. Veličina i težina: Postizanje veće magnetske snage može zahtijevati veće i teže magnete, što može utjecati na ukupnu veličinu i težinu motora.

Ukratko, višepolni feritni rotor s permanentnim magnetom je komponenta koja se koristi u istosmjernim motorima za generiranje rotacijskog gibanja. Raspored feritnih magneta u višepolnoj konfiguraciji nudi učinkovitost, stabilnost i ekonomičnost, što ih čini prikladnima za različite primjene u kojima iznimno visoka magnetska čvrstoća nije kritičan zahtjev.
