samarij kobalt magneti
Magneti na bazi Sm2Co17-i dalje igraju nezamjenjivu ulogu u industriji trajnih magneta zbog svojih jedinstvenih visokotemperaturnih magnetskih svojstava i vrhunske magnetske stabilnosti, a zatim uvijek služe za motore velike brzine, elektroničku komunikaciju i zrakoplovstvo. Magneti proizvoda visoke energije važna su osnova za ubrzavanje minijaturizacije i visoke učinkovitosti uređaja. Stoga je dobivanje SmCo magneta visokih performansi oduvijek bio cilj od pojave Sm2Co17.
samarij kobalt magneti
Magneti na bazi Sm2Co17-i dalje igraju nezamjenjivu ulogu u industriji trajnih magneta zbog svojih jedinstvenih visokotemperaturnih magnetskih svojstava i vrhunske magnetske stabilnosti. Naširoko se koriste u brzim motorima, elektroničkim komunikacijama i aplikacijama u zrakoplovstvu. Magneti proizvoda visoke energije ključni su za ubrzavanje minijaturizacije i učinkovitosti uređaja. Stoga je postizanje SmCo magneta visokih performansi bio cilj od uvođenja Sm2Co17.

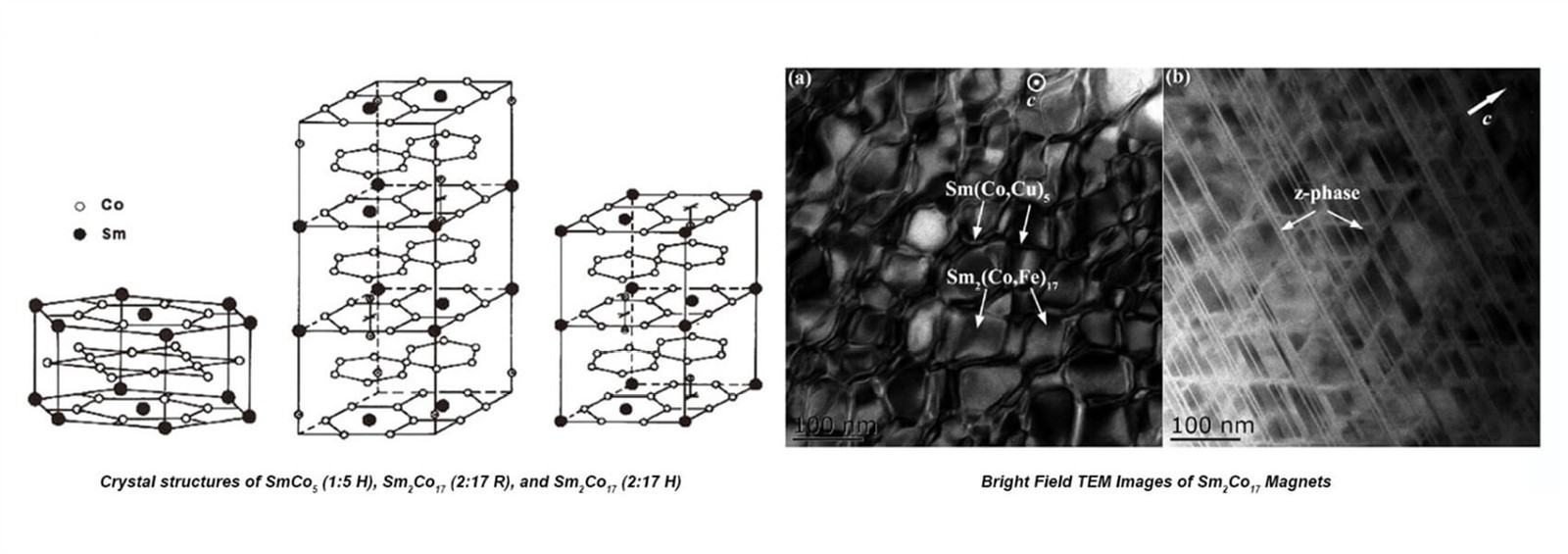

Magneti na bazi Sm2Co17-sastoje se od samarija, kobalta, željeza, bakra i cirkonija. Sadržaj svakog elementa ima drugačiji utjecaj na magnetsku izvedbu. Mikrostruktura magneta na bazi Sm2Co17-stanična je struktura koja se sastoji od stanične faze 2:17R, granične faze stanice 1:5H i trombocitne faze 1:3R bogate Zr-om. Ćelija 2:17R je romboedarska faza sa svojom dugom osi poravnatom duž osi lakog magnetiziranja. Kao glavnu fazu sadrži Th2Zn17-tip romboedra Sm2(Co, Fe)17 bogat Fe. Ova 2:17R glavna faza osigurava visoku magnetizaciju zasićenja (Ms) magnetu, što u konačnici određuje remanenciju (Br). Faza 1:5H je faza granične stanice CaCu5-tipa Sm(Co, Cu)5 bogata Cu koja povećava koercitivnost magneta kroz pričvršćivanje stjenke domene. Trombocitna faza 1:3R bogata Zr-om orijentirana je okomito na c-os i proteže se preko stanične strukture. Ova faza omogućuje bakru da difundira u fazu granice stanice, šireći staničnu fazu i povećavajući energiju stijenke domene faze granice stanice, čime se pojačava koercitivnost.
Osim veličine stanične faze, količina, debljina i sastav granične faze stanice također utječu na ukupna magnetska svojstva magneta. Teoretska vrijednost produkta maksimalne energije trajnog magneta proporcionalna je kvadratu njegove magnetizacije zasićenja (Ms). Povećanje Ms je neophodno za postizanje visokoenergetskog proizvoda. Kao parametar osjetljiv na strukturu, energetski proizvod se također može poboljšati optimizacijom stanične strukture. Drugim riječima, Ms i energetski produkt Samarium Cobalt magneta mogu se učinkovito poboljšati optimizacijom sastava i modifikacijom procesa toplinske obrade. Sadržaj Fe u glavnoj fazi Sm2(Co, Fe)17 uglavnom služi za poboljšanje Ms i Br magneta. Magnetizacija zasićenja (Js) faze Sm2Co17 je približno 12 kGs. Kako se sadržaj Fe povećava, Js za Sm2(Co0.8Fe{{10}}.2)17 i Sm2(Co0.7Fe0.3)17 može doseći 13,5 kgs odnosno 16,3 kgs. Međutim, ako sadržaj Fe u Sm(Co, Fe, Cu, Zr)z premašuje 25 wt%, stanična struktura raste abnormalno. Ova prevelika stanična struktura negativno utječe na njegovu homogenost, što rezultira oštrim padom koercitivnosti i pravokutnosti krivulje demagnetizacije.
Korištenjem mlaznog mljevenja i modifikacije toplinske obrade, SDM je ovladao masovnom proizvodnjom SmCo magneta visokih performansi. Njihova magnetska izvedba usporediva je s onom Electron Energy Corporation (EEC) i Arnold Magnetic Technologies.
Pošaljite upit
