SmCo magnet ultra visoke temperature

Istraživačka žarišna točka Samarium Cobalt magneta uključuje SmCo magnet visokih performansi, temperaturno kompenzirani SmCo magnet i SmCo magnet ultra visoke temperature. Primarna razlika između ultra visokih temperatura SmCo magneta i konvencionalnog Sm(Co, Cu, Fe, Zr)_zmagneta je sadržaj samarija, kobalta i željeza. The_Hcjvrijednost konvencionalnog Sm(Co, Cu, Fe, Zr)_zmagneti su relativno visoki, a zatim koercitivnost brzo opada s porastom temperature i maksimalnom radnom temperaturom T_wima samo 300 Celzijevih stupnjeva. Dok su magneti SmCo ultra visoke temperature vrsta trajnog magneta s relativno niskim temperaturnim koeficijentom intrinzične koercitivnosti_Hcj. Razvija se podešavanjem sastava i procesnih parametara konvencionalnog Sm(Co, Cu, Fe, Zr)_zmagneti.

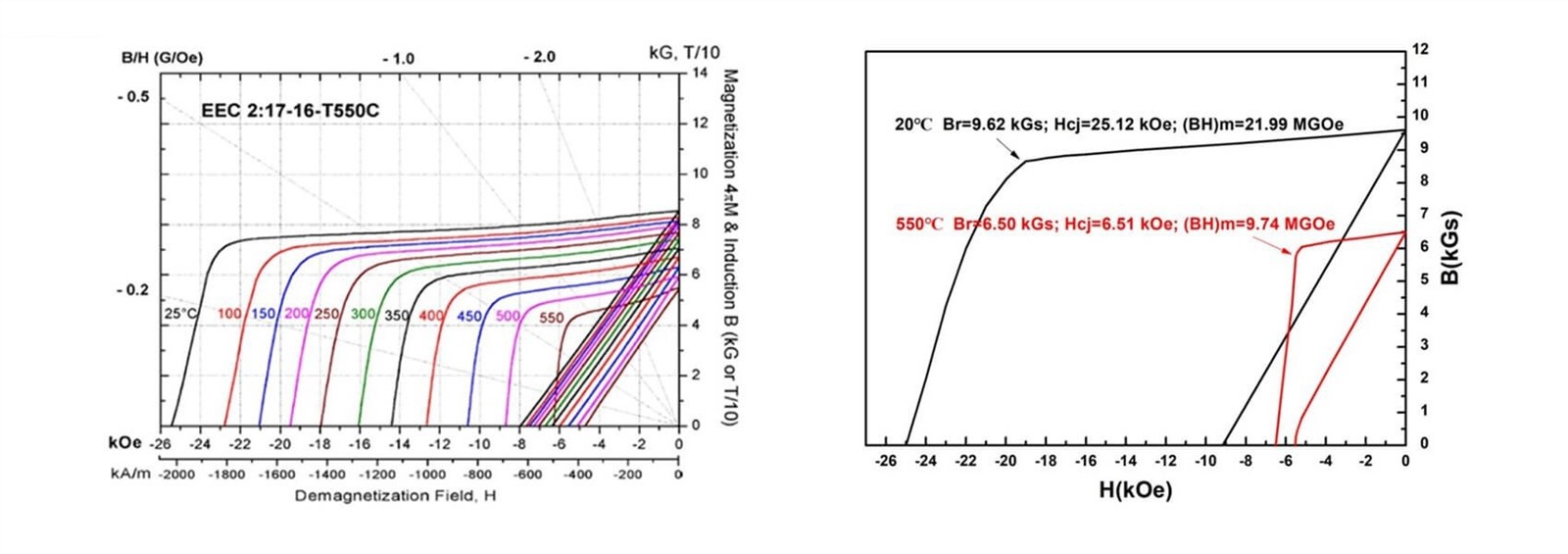

Toplinska stabilnost permanentnih magneta u biti sadrži dvostruke definicije. Prvi je temperaturni koeficijent remanencije_Brtreba imati dovoljno nisku apsolutnu vrijednost, tada se magnetski tok malo mijenja u rasponu od sobne temperature do visoke temperature. Druga definicija je da nepovratni gubitak fluksa otvorenog kruga treba biti dovoljno nizak. T_wje podređen drugoj definiciji koja zahtijeva da magneti imaju dovoljno visoku intrinzičnu koercitivnost Hcj na sobnoj temperaturi i nisku_Hcj. Kombinirani učinak ova dva parametra može učiniti da Hcj održava višu vrijednost pod visokom temperaturom i tako izbjeći pojavu točke koljena u drugom kvadrantu. Linearna BH krivulja u drugom kvadrantu kritična je za sve dinamičke primjene, posebno za motore. Mnoga su istraživanja pokazala da se smanjuje apsolutna vrijednost_Hcjmože poboljšati T_wučinkovito u usporedbi s poboljšanjem sobne temperature Hcj kada je sastav u osnovi određen. Studije su također pokazale_Hcjodnosi se na dimenziju stanične strukture u Sm₂(Cu, Cu, Fe, Zr)₁₇. The_Hcjvrijednost se smanjuje sa smanjenjem dimenzija stanične strukture. Što je veći sadržaj samarija i kobalta, to je više Sm(Co, Cu)₅granične faze stanica, što je korisno za formiranje fine stanične strukture i smanjenje temperaturnog koeficijenta intrinzične koercitivnosti. Za ultra visoke temperature SmCo magneta, BH krivulje u cijelom temperaturnom rasponu od 25 do 550 stupnjeva Celzijusa prikazane su kao linija bez točke koljena. SDM je već ovladao masovnom proizvodnjom SmCo magneta na ultra visokim temperaturama optimiziranjem višestupanjskog procesa toplinske obrade i izgradnjom optimalne stanične strukture.
