Magnet optičkog izolatora

Optički izolacijski magneti

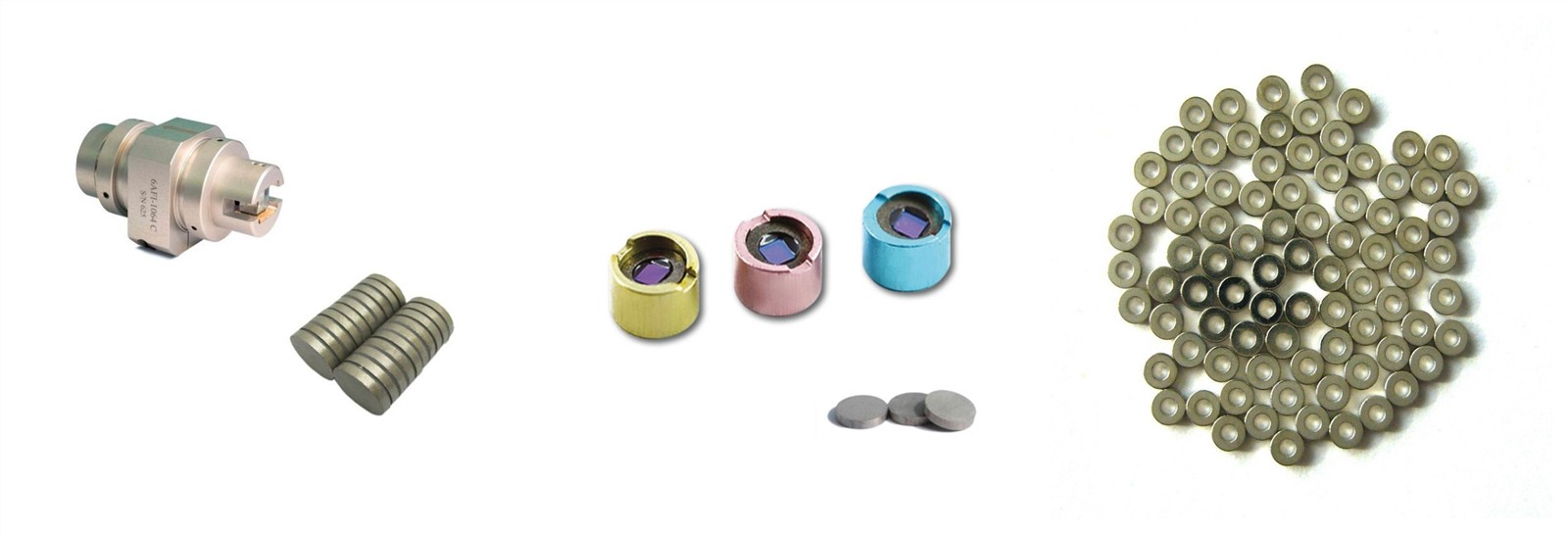

Optički izolator je optička komponenta koja omogućuje prijenos svjetlosti samo u jednom smjeru. Optički izolator može se koristiti kako bi se izbjeglo reflektiranje svjetlosne povratne informacije u optički uređaj, a naširoko se koristi u optičkoj komunikaciji i laserskom području. Optički izolator uglavnom koristi Faradayev efekt magnetooptičkog kristala. Kao bitan dio optičkog izolatora, i sinterirani samarij kobalt magneti i sinterirani neodimijski magneti mogu poslužiti kao magneti optičkog izolatora.

Što je magnetno-optički učinak?

Magnetooptički učinak odnosi se na učinke magnetskog polja na interakciju između tvari i svjetlosti. Elektromagnetski val će generirati brojne fenomene kada se prenosi kroz medij koji je izmijenjen prisutnošću kvazistatičkog magnetskog polja. Konvencionalni magnetooptički učinak uključuje:

1. Faradayev efekt: može se primijeniti na optički izolator i optički cirkulator.

2.Kerrov efekt: može se primijeniti na zatvarač fotoaparata.

3.Zeemanov efekt: može se primijeniti na mjerenje specifičnog omjera naboja i mase i magnetskog polja nebeskog tijela.

Što je Faradayev efekt?

Faradayev efekt odnosi se na interakciju između magnetskog polja i optičkog vala u mediju. Polarizacija polarizirane svjetlosti bit će promijenjena djelovanjem magnetskog polja. Faradayev efekt naširoko se koristi u nekoliko mjernih aparata, uključujući optičku rotaciju, modulaciju amplitude i daljinsko očitavanje magnetskog polja.

Princip rada optičkog izolatora temelji se na nereciprocitetu Faradayeve rotacije. Glavna komponenta optičkog izolatora je takozvani Faradayev rotator. Faradayev rotator sastoji se od magneto-optičkog kristala Terbium Gallium Garnet (TGG) i permanentnog magneta visokih performansi. Magneto-optički kristal mora primijeniti odgovarajuće magnetsko polje koje zahtijeva da permanentni magnet osigurava dovoljno magnetskog polja u prostoru magneto-optičkog kristala. Micro Samarium Cobalt Magnets je glavni izbor u ovoj aplikaciji.
